Laporan akhir 1, Modul 3

[KEMBALI KE HALAMAN SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa
5. Link Download

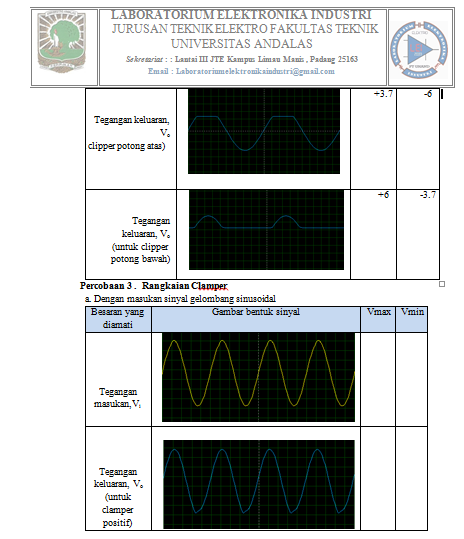

1. Jurnal [kembali]

2. Hardware [kembali]



3. Video Praktikum [kembali]

• Percobaan 1 Resistansi statistik dioda

• percobaan 2 Clipper

• Percobaan 3 Clamper

4. Analisa [kembali]

• Menentukan kaki dioda

1. Jelaskan bagaimana cara menentukan kaki dioda dari percobaan

Jawab :

Pertama kita beri tanda X pada salah satu kaki dioda. Setelah itu kita hubungkan kabel (+) ohmmeter pada kaki dioda yang diberi tanda X dan kabel (-) pada kaki yang lain. Jika nilai resistansi pada ohmmeter terukur tinggi, maka kaki dioda dengan tanda X adalah bagian Katoda. Dan jika resistansi yang terukur rendah atau mendekati nol, maka kaki dioda dengan tanda X adalah bagian Anoda

• Percobaan Clipper

1. Jelaskan prinsip kerja clipper pemotong atas dan bawah sesuairangkaian

Jawab :

o   Clipper pemotong atas.

Saat setengah siklus positif, dioda akan foward bias dan arus akan melewati dioda dan baterai. Tegangan yang diperlukan pada setengah siklus positif ini harus lebih besar dari 0,7V + 3V (tegangan bias dioda + tegangan bias baterai) agar diode foward bias. Dan tegangan positif yang melewati RL diatas level bias ini akan terpotong. Saat siklus negatif, dioda akan reverse bias, sehingga tidak ada arus yang mengalir ke dioda. Dan tegangan negatif yang melewati beban RL tidak berubah

o   Clipper Pemotong Bawah.

Saat setengah siklus positif, maka dioda akan reverse bias, sehingga arus tidak mengalir menuju dioda. Dan puncak tegangan yang melewati beban RL tidak berubah. Saat setengah siklus negatif, dioda akan foward bias. Sehingga arus akan melewati baterai dan dioda. Tegangan yang melewati beban RL akan terpotong diatas level acuan karena posisi tegangan bias baterai yang mengarah ke anoda dioda.

2.  Apa yang mempengaruhi sinyal hasil keluaran dari rangkaian clipper dan jelaskan kenapa.

Jawab :

o   Dioda

Arah dioda akan mempengaruhi bagian mana yang akan dipotong. Jika arah dioda kebawah, maka bagian atas yang akan dipotong (Clipper positif) dan jika arah dioda keatas, maka bagian bawah yang akan dipotong (Clipper negatif).

o   Baterai

Baterai dan arah polaritas baterai juga mempengaruhi besar level tegangan yang akan dipotong.

• Percobaan Clamper

1.       Jelaskan Prinsip Kerja Clamper positif dan negatif

Jawab :

o   Clamper Positif

Saat setengah siklus negatif, dioda akan foward bias dan arus akan mengalir ke dioda menuju kapasitor. Disini akan terjadi pengisian kapasitor. Dan sesaat sebelum siklus menjadi positif, kapasitor sudah mulai mengosongkan muatannya karena waktu pengosongan kapasitornya yang relatif singkat yang dipengaruhi oleh besar resistor dan kapasitor itu sendiri. Oleh karena itu tegangan puncak pada saat siklus negatif akan dikurangi dengan tegangan dari kapasitor Saat setengah siklus positif, dioda akan reverse bias dan arus tidak mengalir ke dioda melainkan langsung ke beban. Dan disini tidak ada perubahan level tegangan pada beban R

o   Clamper Negatif

Disaat setengah siklus positif, dioda akan foward bias dan arus akan mengalir ke kapasitor dan dioda. Disini akan terjadi pengisian kapasitor. Dan sesaat sebelum siklus menjadi negatif, kapasitor sudah mulai mengosongkan muatannya karena waktu pengosongan kapasitornya yang relatif singkat yang dipengaruhi oleh besar resistor dan kapasitor itu sendiri. Oleh karena itu tegangan puncak pada saat siklus positif akan dikurangi dengan tegangan dari kapasitor. Saat setengah siklus negatif, diode akan reverse bias dan arus tidak mengalir ke dioda melainkan langsung ke beban. Dan disini tidak ada perubahan level tegangan pada beban R

2.  Apa yang mempengaruhi sinyal hasil keluaran dari rangkaian clamper dan jelaskan kenapa

Jawab :

o   Posisi Dioda

Posisi dioda mempengaruhi kearah mana level tegangan output akan digeser. Jika dioda menghadap keatas, maka level tegangan akan bergeser keatas (Clamper Positif). Dan jika dioda menghadap kebawah, maka level tegangan output akan bergeser kebawah (Clamper Negatif)

o   Waktu pengosongan kapasitor

Waktu pengosongan kapasitor ini juga dipengaruhi oleh besar resistansi pada beban dan besar kapasitor itu sendiri.

5. Link Download [kembali]

Rangkaian Simulasi

•      Rangkaian Resistansi Statis Dioda Download
•      Rangkaian Clipper Atas Download
•      Rangkaian Clipper Bawah Download
•      Rangkaian Clamper Positif Download
•      Rangkaian Clamper Negatif Download

Video Simulasi

•      Percobaan 1 Download
•      Percobann 2 Download
•      Percobaan 3 Download
