Tugas Pendahuluan Modul 2 Prak. Mikroprosesor dan Mikrokontroler




TUGAS PENDAHULUAN


1. Kondisi [Kembali]

Praktikum Modul 2 dipilih percobaan 3 kondisi 6, yaitu mengatur kecepatan putar motor DC dengan kondisi potensiometer 50%


2. Rangkaian Simulasi [Kembali]

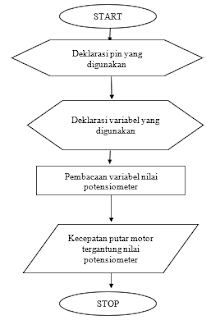

3. Flowchart [Kembali]




4. Listing Program [kembali]

byte pot= A0;

byte motor= 9;



int nilai;

int output;



void setup(){

  pinMode(motor, OUTPUT);

  Serial.begin(9600);

}


void loop(){

  nilai= analogRead(pot);

  output= map(nilai, 0, 1023, 0, 255);



  analogWrite(motor, output);



  Serial.print("potensiometer: ");

  Serial.print(nilai);

  Serial.print("  ");

  Serial.print("output: ");

  Serial.print(output);

  delay(200);

  Serial.print("\n");

}


5. Video [Kembali]





6. Prinsip Kerja [Kembali]

 Sinyal analog dari Potensiometer akan masuk ke pin A0 di Arduino dan dikonversi ke sinyal digital oleh ADC di Arduino. sinyal digital tersebut akan masuk ke Motor DC melalui pin 9 yang menjadi output pada Arduino. Lalu Motor DC akan berputar sesuai dengan resistansi yang di setel pada Potensiometer.

7. Link Download [Kembali]

RANGKAIAN SIMULASI (DOWNLOAD)
VIDEO SIMULASI (DOWNLOAD)
HTML (DOWNLOAD)
PROGRAM ARDUINO (DOWNLAOD)
DATASHEET ARDUINO (DOWNLOAD)
